RG11 /U-7731A

جهت مشاوره فنی و اطلاعات بیشتر با ما در تماس باشید.

(مدیر بازرگانی) 09128436521

37742627 - 071 (داخلی 1)

37742628 - 071 (داخلی 1)

SKU: FC-CA-RG11 Categories: ,

این کابل یکی از انواع کابل های RG با امپدانس 75 اهم و کم اتلاف می باشد. این کابل کواکسیال انعطاف پذیر در انتقالات فرکانس بالا، به طورخاص برای فرستنده ها و گیرنده ها، کامپیوترها، انتقالات رادیو و تلویزیون و دوربین های مدار بسته و سیگنالهای حساس استفاده می شود.

  • برای کاربردهای ویدئو پهن باند، CCTV و به طور کلی کاربردهای ویدئو آنالوگ و دیجیتال

• مناسب برای کاربردهای Indoor

• کارایی بالا و تلفات پایین سیگنال تا فاصله تقریبا 150 متر (500 فوت) • مقاوم در برابر انتشار شعله

• مقاوم در برابر فرسودگی

• پایداری ابعادی بالا

• مطابق با استانداردهای MIL-C17/6-RG11 , MLC17g

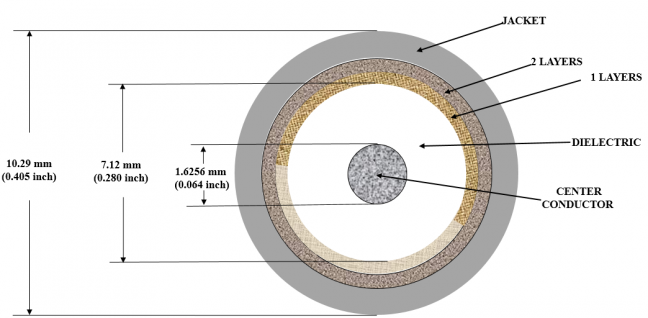

AWG.14 Solid Bare Copper
1.6256
(0.064)		 Material
Diameter, mm		 Inner Conductor
Gas-injected FHDPE – Foam High Density Polyethylene
7.12
(0.280)		 Material
Diameter, mm		 Insulation
Tape Aluminum Foil-Polyester
Tape-Aluminum Foil		 1 Layer
Duo foil		 Outer Conductor
100% Nominal coverage of 1 layer
Braid TC – Tinned Copper 2 Layer
95.0 % Nominal coverage of 2 layer
PVC Material Jacket
10.29±0.178
(0.405±0.007)		 Diameter, mm
(inch)
Mechanical properties
-30ºC to +75 ºC Operating temperature range
129.5 Kg/Km weight
101.600 mm Minimum bend radius (install)/minor axis
Electrical properties
75 Ω Characteristic impedance
52.496 Maximum capacitance
0.318257 Inductance (µH)
85 % Nominal propagation velocity
8.2025 Ω per Km DC resistance of inner conductor
(maximum at 20 ºC )
4.9215 Ω per Km Nominal Outer Shield DC Resistance
300 V RMS Max. Operating Voltage
Attenuation @20℃,dB/100m
Max. Attenuation @20℃,dB/100m Frequency, MHz
0.525 1
1.509 10
3.445 67.500
4.200 100
5.545 180
8.038 360
11.746 720
14.108 1000
18.046 1500
20.998 2000
26.904 3000
34.122 4500
Minimum Return Loss
Minimum Return Loss
(dB)		  Stop Frequency
(MHz)		 Start Frequency (MHz)
23 1600 5
21 4500 1601
