کابل RG214

جهت مشاوره فنی و اطلاعات بیشتر با ما در تماس باشید.

(مدیر بازرگانی) 09128436521

37742627 - 071 (داخلی 1)

37742628 - 071 (داخلی 1)

SKU: FC-CA-RG214 Categories: ,

کابل RG214

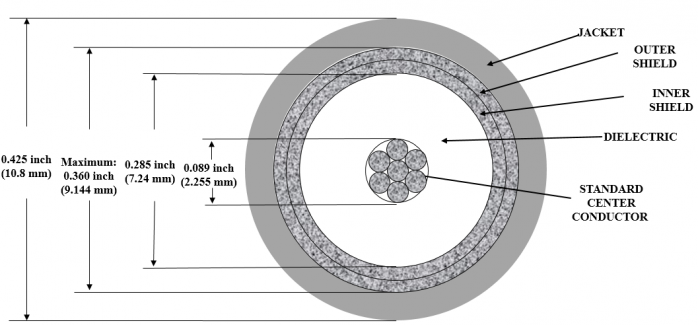

کابل RG214 یکی از انواع کابل¬های کواکسیال کم اتلاف با امپدانس 50 اهم می باشد که برای ارتباطات مخابراتی، انتقال داده، ارتباطات فرکانس رادیویی، انتقال همه پخشی، و کاربردهای کامپیوتر استفاده می شود. اجزاء این کابل شامل هادی درونی متشکل از سیم های مس نقره اندود به هم تابیده، عایق دی الکتریک از جنس پلی اتیلن، هادی خارجی دولایه بافته شده از سیم های مس نقره اندود و غلاف روکش از جنس PVC می باشد.

• جامپرهای OEM، اتصالات داخل کابینت BTS، لاین¬های GPS، و Microwave IF cabling .

• فرکانس کارکرد تا 11GHz
• مقاوم در برابر انتشار شعله
• مقاوم در برابر فرسودگی
• پایداری ابعادی بالا
• مطابق با استانداردهای MIL-C-17 و MIL-C-17/75F
• بسته بندی مطابق الزامات استاندارد MIL-C-12000





Stranded silver-coated copper wire
7×0.75 mm		 Material Inner Conductor
2.25±0.02
(0.0888±0.0010)		 Diameter, mm,(inch)
PE Material Insulation
3.683
(0.145)		 Diameter, mm,(inch)
7.24±0.17
(0.285±0.007)		 1st shield Outer Conductor
Silver-coated copper wire Nominal coverage of 1st shield
Silver-coated copper wire 2nd shield
98.0 % Nominal coverage of 2st shield
9.11 (Nom.)
(0.360)		 Diameter, mm
(inch)
PVC Material Jacket
10.80±0.178
(0.425±0.007)		 Diameter, mm
(inch)
Mechanical properties
-40ºC to +85 ºC Operating temperature range
13.0 pounds per 100 foot
(197 g per m)		 Maximum weight
6 in Minimum bend radius (install)/minor axis
Electrical properties
50 Ω Characteristic impedance
32.2 Pf per foot
(105.6 Pf per m)		 Maximum capacitance (Pf/m)
0.077 Inductance (µH/m)
65.9 % Nominal propagation velocity
0.173 Ω per 100 feet DC resistance of inner conductor
(maximum at 20 ºC )
3,700 rms Maximum continuous working voltage
Maximum power rating
Frequency (MHz) Rating power
50 1500
100 907
200 549
400 332
700 221
900 184
1000 171
4000 62



Attenuation
Max. Attenuation @20℃,dB/100m Frequency, MHz
0.17 1
0.55 10
1.3 50
1.9 100
2.7 200
4.1 400
6.5 700
7.6 900
8.0 1000
20.0 4000

RG214
