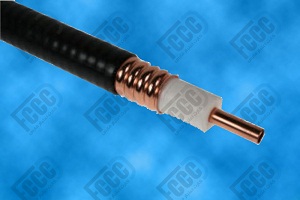

فیدر 7/8 کابل کواکسیال با قابلیت انعطاف پذیری بالا بوده که هادی خارجی آن لوله مارپیچ مسی و هادی داخلی آن لوله مسی است. امپدانس این فیدر 50 اهم است. تضعیف در این کابل فیدر بسیار کم است و درنتیجه سیگنال در سیستم های RF به ویژه در فرکانس های بالا با بهره وری بسیار عالی ارسال می شود. به دلیل ساختار خاص این فیدر کواکسیال، VSWR آن بسیار پایین است و این ویژگی منجر می شود که نویز سیستم پایین باشد. استفاده از هادی داخلی و هادی خارجی تداخل سیستم را به حداقل مقدار ممکن می رساند.
• خط تغذیه اصلی
• خطوط تغذیه برای آنتن های terrestrial و broadcast ، ایستگاه پایه PCS و ESMR، شبکه های سلولی تلفن همراه، کابل کشی آرایه های آنتن، و اتصالات داخلی تجهیزات رادیویی
• عملکرد عالی و کیفیت بالا
• تضعیف فوق العاده کم
• Shielding کامل جهت حداقل تداخل سیستم
• VSWR پایین
• عملکرد intermodulation عالی به دلیل استفاده از هادی داخلی و خارجی
• توان نامی بالا
| Technical Specifications | |
|---|---|
| Construction Specifications | |
| Copper tube | Inner conductor |
| Foam Polyethylene | Dielectric |
| Corrugated Copper | Outer Conductor |
| Polyethylene, PE | Jacket |
| Physical Dimensions | |
| 9.23mm (0.37 in) |
Inner conductor diameter |
| 22.4 mm (0.88 in) |
Dielectric diameter |
| 25.2 mm (0.99 in) |
Outer Conductor diameter |
| 27.8 mm (1.09) |
Jacket Diameter |
| Electrical Specifications | |
| 74 pF/m (22.5 pF/ft) |
Capacitance |
| 50±1 ohms | Impedance |
| 0.185 μH/m (0.056 μH/ft) |
Inductance |
| 90 | Relative propagation velocity |
| 5 G | Max. operating frequency |
| 8000 V | Jacket spark test RMS |
| 9.0 KV | Dc break down voltage |
| 85 KW | Peak power rating |
| 2920 V | RF Peak voltage rating |
| 24 (1.135) | VSWR Performance |
| > 5×103MΩ/km | Insulation resistance |
| 1.54 Ω/km (0.47 Ω/1000ft) |
DC-resistance inner conductor |
| 1.55 Ω/km (0.47 Ω/1000ft) |
DC-resistance outer conductor |
| Mechanical & Environmental Specifications | |
| 0.41 kg/m (0.28 lb/ft) | Weight, approximately |
| 120 mm (5 in) |
Minimum bending radius, single bending |
| 250 mm (10 in) |
Minimum bending radius, repeated bending |
| 13 Nm (9.6 lb-ft) |
Bending moment |
| 1440 N (324 lb) |
Max. tensile force |
| 0.8 / 1 m (2.75 / 3.25 ft) |
Recommended / maximum clamp spacing |
| -70 C to +85 | Storage temperature |
| -40 C to+60 | Installation Temperature |
| -50 C to+85 | Operation temperature |
| Attenuation & Average Power | |||
|---|---|---|---|
| Power kW | Attenuation dB/100ft | Attenuation dB/100m | Frequency MHz |
| 85.0 | 0.0238 | 0.0780 | 0.5 |
| 85.0 | 0.0336 | 0.110 | 1.0 |
| 73.6 | 0.0412 | 0.135 | 1.5 |
| 63.7 | 0.0476 | 0.156 | 2.0 |
| 28.3 | 0.107 | 0.351 | 10 |
| 20.0 | 0.152 | 0.498 | 20 |
| 16.2 | 0.186 | 0.612 | 30 |
| 12.5 | 0.242 | 0.793 | 50 |
| 9.38 | 0.323 | 1.06 | 88 |
| 8.80 | 0.345 | 1.13 | 100 |
| 8.42 | 0.358 | 1.18 | 108 |
| 7.15 | 0.425 | 1.39 | 150 |
| 6.63 | 0.458 | 1.50 | 174 |
| 6.14 | 0.493 | 1.62 | 200 |
| 4.97 | 0.608 | 2.0 | 300 |
| 4.28 | 0.707 | 2.32 | 400 |
| 4.02 | 0.753 | 2.47 | 450 |
| 3.81 | 0.796 | 2.61 | 500 |
| 3.77 | 0.806 | 2.64 | 512 |
| 3.45 | 0.876 | 2.88 | 600 |
| 3.19 | 0.951 | 3.12 | 700 |
| 3.07 | 0.987 | 3.24 | 750 |
| 2.97 | 1.02 | 3.35 | 800 |
| 2.91 | 1.04 | 3.41 | 824 |
| 2.79 | 1.08 | 3.56 | 894 |
| 2.78 | 1.09 | 3.57 | 900 |
| 2.75 | 1.10 | 3.62 | 925 |
| 2.69 | 1.13 | 3.70 | 960 |
| 2.63 | 1.15 | 3.78 | 1000 |
| 2.33 | 1.30 | 4.27 | 1250 |
| 2.19 | 1.38 | 4.54 | 1400 |
| 2.11 | 1.44 | 4.71 | 1500 |
| 1.97 | 1.54 | 5.05 | 1700 |
| 1.91 | 1.59 | 5.21 | 1800 |
| 1.80 | 1.68 | 5.52 | 2000 |
| 1.75 | 1.73 | 5.67 | 2100 |
| 1.71 | 1.77 | 5.82 | 2200 |
| 1.63 | 1.86 | 6.11 | 2400 |
| 1.59 | 1.91 | 6.25 | 2500 |
| 1.56 | 1.95 | 6.39 | 2600 |
| 1.52 | 1.99 | 6.53 | 2700 |
| 1.43 | 2.11 | 6.93 | 3000 |
| 1.31 | 2.30 | 7.56 | 3500 |
| 1.22 | 2.49 | 8.16 | 4000 |
| 1.08 | 2.80 | 9.17 | 4900 |
| 1.07 | 2.83 | 9.28 | 5000 |
Attenuation at 20°C (68°F) cable temperature
Mean power rating at 40°C (104°F) ambient temperature
