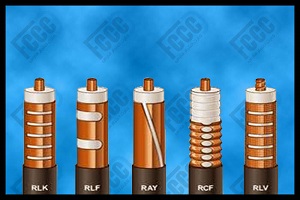

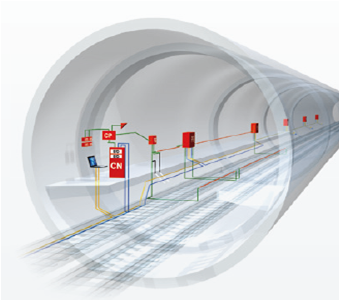

کابل نشتی (Leaky Cable or Radiating Cable) یا کابل تشعشعی در مناطقی که ارتباطات رادیویی سخت یا غیر ممکن باشد استفاده می شود. در داخل این مناطق از قبیل داخل متروها، تونل ها، معادن، ساختمان ها، در کنار مجتمع های بزرگ از قبیل فرودگاه ها ، انتشار امواج الکترومغناطیسی مختل ، یا غیر ممکن است و باید از سیستم توزیع سیگنال نشتی استفاده کرد. سیستم های توزیع سیگنال نشتی چندین اپراتور را ساپورت می نماید و محدوده باندهای 2G، 3G، 4G، TETRA و GSM-R را از 380 MHz تا 2700 MHz پوشش می دهد.
• موجود در انواع برندهای مختلف
• مقاوم به آتش و روکش بیرونی PE مطابق با درخواست مشتری
• مطابق با استاندارد IEC1196-4
• مشخصات الکتریکی و مکانیکی بسیار عالی
| Technical Specification | |||||||||
| 3/8″ | 1/2″ | 7/8″ | 1 1/4″ | 1 5/8″ | Feeder Cable | ||||
| * | * | * | * | * | |||||
| CCA | Smooth Cu-tube | Corrugated Cu-tube | Material | Inner Conductor | |||||
| 3.15 | 4.80 | 9.05 | 13.10 | 17.30 | Diameter (mm) | ||||
| 9.53 | 13.80 | 24.90 | 35.80 | 46.50 | Diameter (mm) | Outer Conductor | |||
| 0.85 | 1.00 | 1.30 | 1.80 | 1.75 | Thickness (mm) | Jacket | |||
| 11.20 | 15.80 | 27.50 | 39.40 | 50.00 | Diameter (mm) | ||||
| Mechanical Characteristics | |||||||||
| 95 | 125 | 280 | 400 | 510 | Min. Bending Radius(10) (mm) | ||||
| 800 | 1130 | 1470 | 5900 | 3630 | Max. Pulling Strength (N) | ||||
| Electrical Characteristics | |||||||||
| 75 | 75.8 | 76.1 | 75 | 76 | Nominal Capacitance (pF/m) | ||||
| 50+_1 | Characteristic Impedance (Ohms) | ||||||||
| 88 | 88 | 89 | 89 | 88 | Velocity Ratio (%) | ||||
| 4.90 | 3.60 | 3.30 | 1.80 | 1.30 | 1.00 | 0.80 | 150MHz | Attenuation (20 C) (dB/100m) |
|
| 8.50 | 8.20 | 6.60 | 3.60 | 3.00 | 2.50 | 2.00 | 450MHz | ||
| 12.10 | 11.80 | 9.50 | 5.10 | 4.00 | 3.30 | 2.70 | 900MHz | ||
| 17.40 | 16.10 | 13.10 | 7.60 | 5.60 | 5.10 | 4.40 | 1800MHz | ||
| —- | 19.00 | 15.70 | 9.20 | 6.90 | — | — | 2400MHz | ||
| 56 | 52 | 58 | 62 | 64 | 60 | 71 | 150MHz | Coupling Loss (2m) (dB +_10dB) |
|
| 61 | 57 | 63 | 72 | 75 | 67 | 80 | 450MHz | ||
| 68 | 63 | 68 | 72 | 77 | 68 | 79 | 900MHz | ||
| 74 | 69 | 73 | 84 | 84 | 78 | 89 | 1800MHz | ||
| — | 69 | 73 | 76 | 76 | — | — | 2400MHz | ||
| <1.30 | 0.01GHz – 3GHz | VSWR | |||||||
